| 產品特性和應用 |
產品特性：
● 體積小，防水，防震動，無噪音無觸點引弧;
● 光電隔離，耐壓高，壽命長，抗干擾強，可靠性高;
● 采用單向可控硅反并聯組成, 過零輸出;
● 真空+ 充氫保護焊接技術，標準模數化尺寸;
● 輸入信號有直流信號控制與交流信號控制二種方式可選;
● 。
產品應用：
廣泛應用在食品機械，包裝機械，紡織機械，數控機床，塑料機械，行車電機等三相交流電動機的正反轉控制。 |
| 產品型號 |
D4810A D4850A
D4815A D4860A
D4825A D4880A
D4830A D48100A
D4840A D48120A |
D6610A D6650A
D6615A D6660A
D6625A D6680A
D6630A D66100A
D6640A D66120A |
A4810A A4850A
A4815A A4860A
A4825A A4880A
A4830A A48100A
A4840A A48120A |
A6610A A6650A
A6615A A6660A
A6625A A6680A
A6630A A66100A
A6640A A66120A |
| 負載電壓 |
48( 三控型）480VAC |
66( 二控型）660VAC |
48( 三控型）480VAC |
66( 二控型）660VAC |
| 負載電流 |
10A 15A 25A 30A 40A 50A 60A 80A 100A 120A |
10A 15A 25A 30A 40A 50A 60A 80A 100A 120A |
10A 15A 25A 30A 40A 50A 60A 80A 100A 120A |
10A 15A 25A 30A 40A 50A 60A 80A 100A 120A |
| 控制電壓 |
5-24VDC |
5-24VDC |
90-250VAC 或5-24VAC( 需要訂貨說明) |
90-250VAC 或5-24VAC( 需要訂貨說明) |
| 控制電流 |
10-68mA |
10-68mA |
12mA |
12mA |
| 通態降壓 |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
| 通態漏電流 |
≤ 2mA |
≤ 2mA |
≤ 2mA |
≤ 2mA |
| 開關時間 |
10ms |
10ms |
10ms |
10ms |
| 隔離電壓 |
≥2500V |
≥2500V |
≥2500V |
≥2500V |
| 絕緣電壓 |
≥2000V |
≥2000V |
≥2000V |
≥2000V |
| 動作狀態指示 |
雙 LED （紅，綠） |
雙 LED （紅，綠） |
雙 LED （紅，綠） |
雙 LED （紅，綠） |
| 工作環境 |
-40-80℃ |
-40-80℃ |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
105×74×38(mm) |
105×74×38(mm) |
105×74×38(mm) |
105×74×38(mm) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
500g |
500g |
500g |
500g |

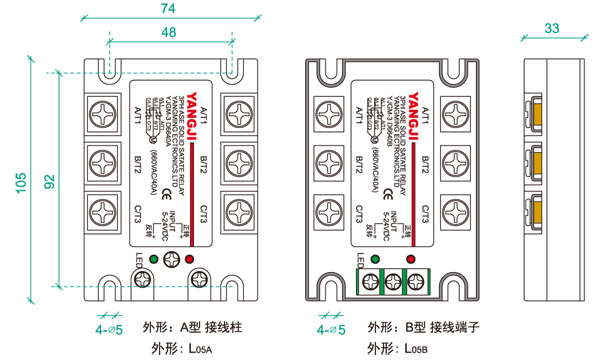

外形尺寸
安置方式 |
 |

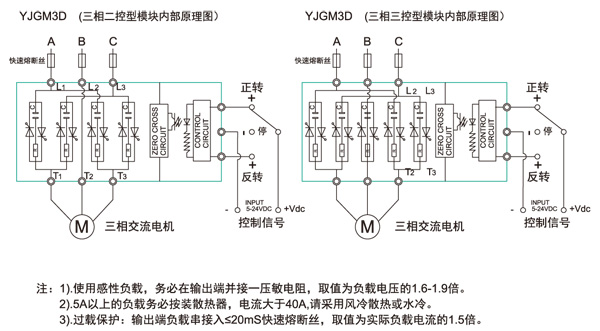

| 接線圖 |
 |
| 代號 |
L05A |
