| 產品特性和應用 |
產品特性：
● 體積小，防水，防震動，無噪音無觸點引弧;
● 光電隔離，耐壓高，壽命長，抗干擾強，可靠性高;
● 采用單向可控硅反并聯組成, 具有較高dv/dt 和di/dt 承受能力;
● 真空+ 充氫保護焊接技術, 標準模數化尺寸;
● 輸入信號與TT0 和COMS 數字邏輯電路兼容;
● 。
產品應用：
廣泛應用在石油化工儀器設備，食品機械，包裝機械，紡織機械，數控機床，塑料機械，健身器材，交流電動機，白熾燈，水泥，煤礦，醫療，娛樂設施, 加熱控溫設備等自動化控制領域。
特別適用于防腐，潮濕，防塵，防爆等惡劣頻繁開關的場合。 |

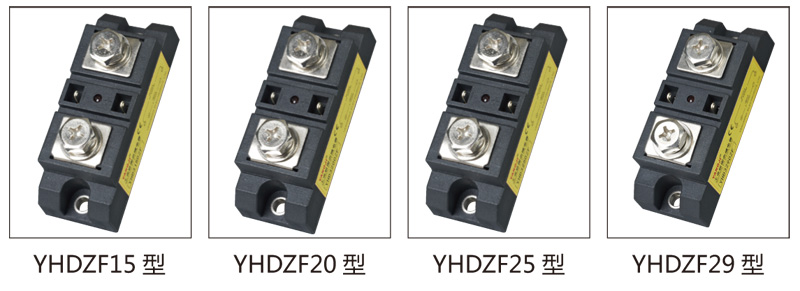

| 產品型號 |
YHD3150ZF YHD3200ZF
YHD3250ZF YHD3290ZF
YHD3360ZF YHD3400ZF |
YHD6150ZF YHD6200ZF
YHD6250ZF YHD6290ZF
YHD6360ZF YHD6400ZF |
YHD3150PF YHD3200PF
YHD3250PF YHD3290PF
YHD3360PF YHD3400PF |
YHA3150ZF YHA3200ZF
YHA3250ZF YHA3290ZF
YHA3360ZF YHA3400ZF |
| 負載電壓 |
基本型3:75-440VAC |
增強型6:75-660VAC |
基本型3:75-440VAC |
增強型6:75-660VAC |
| 負載電流 |
150A 200A 250A 290A 360A 400A |
150A 200A 250A 290A 360A 400A |
150A 200A 250A 290A 360A 400A |
150A 200A 250A 290A 360A 400A |
| 控制電壓 |
3-32VDC |
3-32VDC |
4-8VDC( 隨機型） |
90-250VAC |
| 控制電流 |
5-25mA |
5-25mA |
≥ 10mA |
12mA |
| 通態降壓 |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
| 通態漏電流 |
≤ 2mA |
≤ 2mA |
≤ 2mA |
≤ 2mA |
| 開關時間 |
10ms |
10ms |
10ms |
10ms |
| 隔離電壓 |
≥2500V |
≥2500V |
≥2500V |
≥2500V |
| 絕緣電壓 |
≥2000V |
≥2000V |
≥2000V |
≥2000V |
| 動作狀態指示 |
LED |
LED |
LED |
LED |
| 工作環境 |
-40-80℃ |
-40-80℃ |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
94×20×42(mm) |
94×20×42(mm) |
94×20×42(mm) |
94×20×42(mm) |
| 安置方式 |
螺栓固定 M5 |
螺栓固定 M5 |
螺栓固定 M5 |
螺栓固定 M5 |
| 重量 |
240g |
240g |
240g |
240g |

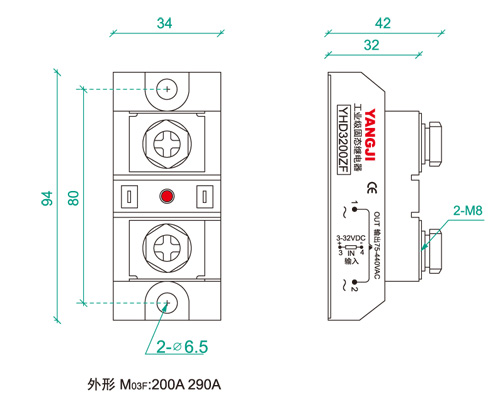

外形尺寸
安置方式 |
 |
| 接線圖 |
 |
| 代號 |
M03F |
