| 產品特性和應用 |
產品特性：
●體積小，防水，防震動，無噪音無觸點引弧;
● 光電隔離，耐壓高，壽命長，抗干擾強，可靠性高;
● 交流負載采用雙向可控硅輸出，零電流開啟，零電流關斷;
● 輸入信號與TT0 和COMS 數字邏輯電路兼容;
● 螺絲固定安裝，標準模數化尺寸，配有安全保護罩;
產品應用：
廣泛應用在石油化工儀器設備，食品機械，包裝機械，紡織機械，數控機床，塑料機械，健身器材，小型電動機，白熾燈，各種電磁閥，娛樂設施,加熱控溫設備等自動化控制領域。
特別適用于防腐，潮濕，防塵，防爆等惡劣頻繁開關的場合 |

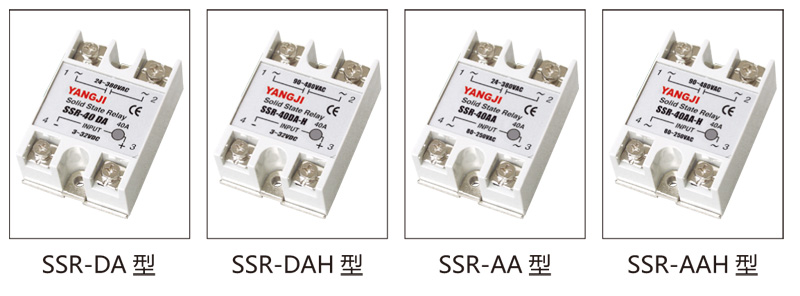

| 產品型號 |
SSR-10DA SSR-50DA
SSR-15DA SSR-60DA
SSR-20DA SSR-75DA
SSR-25DA SSR-80DA
SSR-40DA SSR-90DA |
SSR-10DAH SSR-50DAH
SSR-15DAH SSR-60DAH
SSR-20DAH SSR-75DAH
SSR-25DAH SSR-80DAH
SSR-40DAH SSR-90DAH |
SSR-10AA SSR-50AA
SSR-15AA SSR-60AA
SSR-20AA SSR-75AA
SSR-25AA SSR-80AA
SSR-40AA SSR-90AA |
SSR-10AAH
SSR-50AAH
SSR-15AAH
SSR-60AAH
SSR-20AAH
SSR-75AAH
SSR-25AAH
SSR-80AAH
SSR-40AAH
SSR-90AAH |
| 負載電壓 |
24-380VAC( 基本型） |
90-480VAC( 高壓型） |
24-380VAC( 基本型） |
90-480VAC( 高壓型） |
| 負載電流 |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 40A 50A 60A 75A 80A 90A |
| 控制電壓 |
3-32VDC |
3-32VDC |
80-250VAC |
80-250VAC |
| 控制電流 |
6-25mA |
6-25mA |
12mA |
12mA |
| 通態降壓 |
≤ 1.1V |
≤ 1.3V |
≤ 1.1V |
≤ 1.3V |
| 通態漏電流 |
≤ 2mA |
≤ 2mA |
≤ 2mA |
≤ 2mA |
| 開關時間 |
10ms |
10ms |
10ms |
10ms |
| 隔離電壓 |
≥2500V |
≥2500V |
≥2500V |
≥2500V |
| 絕緣電壓 |
≥2000V |
≥2000V |
≥2000V |
≥2000V |
| 動作狀態指示 |
LED |
LED |
LED |
LED |
| 工作環境 |
-40-80℃ |
-40-80℃ |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
62×45×23.5(mm) |
62×45×23.5(mm) |
62×45×23.5(mm) |
62×45×23.5(mm) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
130g |
130g |
130g |
130g |

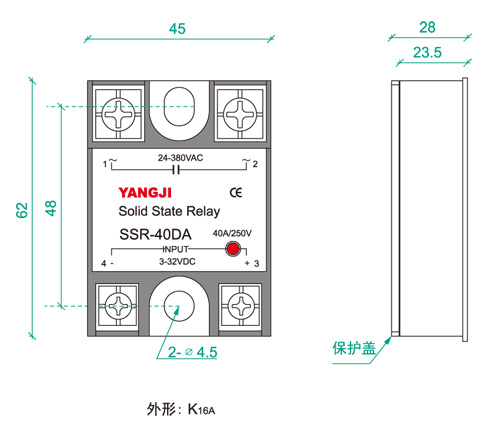

外形尺寸
安置方式 |
 |

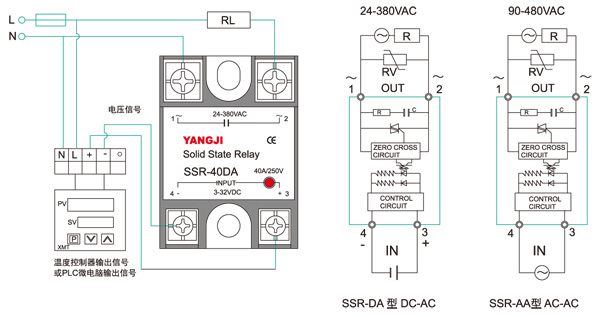

| 接線圖 |
 |
| 代號 |
K16A |
