| 產品特性和應用 |
產品特性：
●體積小，防水，防震動，無噪音無觸點引弧;
● 光電隔離，耐壓高，壽命長，抗干擾強，可靠性高;
● 交流負載采用雙向可控硅輸出，零電流開啟，零電流關斷;
● 輸入信號與TT0 和COMS 數字邏輯電路兼容;
● 螺絲固定安裝，標準模數化尺寸;
產品應用：
廣泛應用在石油化工儀器設備，食品機械，包裝機械，紡織機械，數控機床，塑料機械，健身器材，小型電動機，白熾燈，各種娛樂設施, 加熱控溫設備等自動化控制領域。
特別適用于防腐，潮濕，防塵，防爆等惡劣頻繁開關的場合。 |

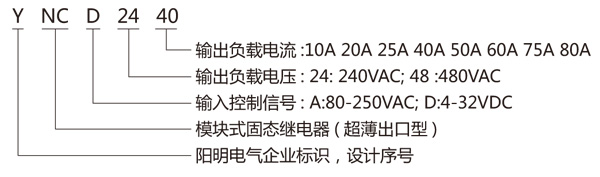

| 型號注釋 |
 |
| 產品型號 |
YNCD2410 YNCD2410
YNCD2420 YNCD2460
YNCD2425 YNCD2475
YNCD2440 YNCD2480 |
YNCD4810 YNCD4850
YNCD4820 YNCD4860
YNCD4825 YNCD4875
YNCD4840 YNCD4880 |
YNCA2410 YNCA2450
YNCA2420 YNCA2460
YNCA2425 YNCA2475
YNCA2440 YNCA2480 |
YNCA4810 YNCA4850
YNCA4820 YNCA4860
YNCA4825 YNCA4875
YNCA4840 YNCA4880 |
| 負載電壓 |
12-240VAC |
24-480VAC |
12-240VAC |
24-480VAC |
| 負載電流 |
10A 20A 25A 40A 50A 60A 75A 80A |
10A 20A 25A 40A 50A 60A 75A 80A |
10A 20A 25A 40A 50A 60A 75A 80A |
10A 20A 25A 40A 50A 60A 75A 80A |
| 控制電壓 |
4-32VDC |
4-32VDC |
80-250VAC |
80-250VAC |
| 控制電流 |
6-25mA |
6-25mA |
12mA |
12mA |
| 通態降壓 |
≤ 1.3V |
≤ 1.3V |
≤ 1.3V |
≤ 1.3V |
| 通態漏電流 |
≤ 2mA |
≤ 2mA |
≤ 2mA |
≤ 2mA |
| 開關時間 |
10ms |
10ms |
10ms |
10ms |
| 隔離電壓 |
≥2500V |
≥2500V |
≥2500V |
≥2500V |
| 絕緣電壓 |
≥2000V |
≥2000V |
≥2000V |
≥2000V |
| 動作狀態指示 |
LED |
LED |
LED |
LED |
| 工作環境 |
-40-80℃ |
-40-80℃ |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
58×43×27(mm) |
58×43×27(mm) |
58×43×27(mm) |
58×43×27(mm) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
85g |
85g |
85g |
85g |

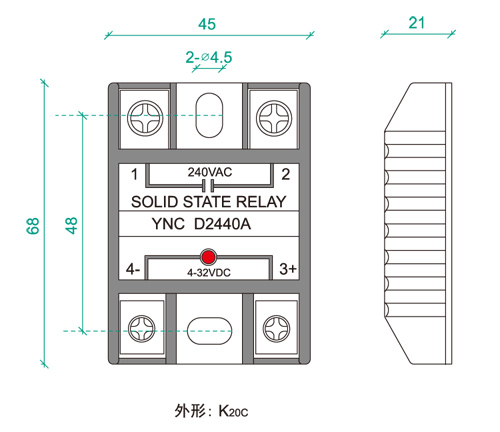

外形尺寸
安置尺寸 |
 |

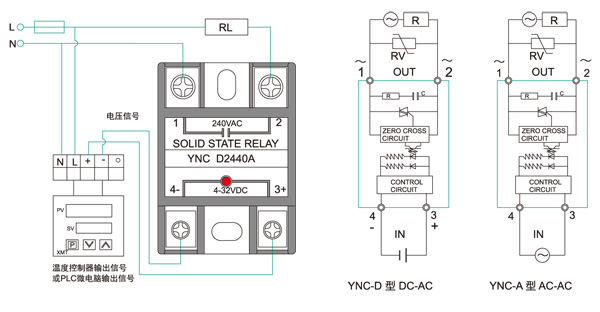

| 接線圖 |
 |
| 代號 |
K20C |
