| 產品特性和應用 |
產品特性：
● 體積小，防水，防震動，無噪音無觸點引弧;
● 光電隔離，耐壓高，壽命長，抗干擾強，可靠性高;
● 交流負載采用雙向可控硅輸出，零電流開啟，零電流關斷;
● 輸入信號與TT0 和COMS 數字邏輯電路兼容;
● 。
產品應用：
廣泛應用在石油化工儀器設備，食品機械，包裝機械，紡織機械，數控機床，塑料機械，健身器材，小型電動機，白熾燈，各種電磁閥，娛樂設施, 加熱控溫設備等自動化控制領域。
特別適用于需要雙路或多路控制開關的場合。 |
| 產品型號 |
YHD4850A2H
YHD4860A2H
YHD4880A2H
YHD48100A2H
YHD48125A2H |
YHD6650A2H
YHD6660A2H
YHD6680A2H
YHD66100A2H
YHD66125A2H |
YHD4850A2G
YHD4860A2G
YHD4880A2G
YHD48100A2G
YHD48125A2G |
YHD6650A2G
YHD6660A2G
YHD6680A2G
YHD66100A2G
YHD66125A2G |
| 負載電壓 |
12-480VAC |
24-660VAC |
12-480VAC |
24-660VAC |
| 負載電流 |
50A 60A 75A 80A 100A 125A |
50A 60A 75A 80A 100A 125A |
50A 60A 75A 80A 100A 125A |
50A 60A 75A 80A 100A 125A |
| 控制電壓 |
10-30VDC |
10-30VDC |
10-30VDC |
10-30VDC |
| 控制電流 |
10-68mA |
10-68mA |
10-68mA |
10-68mA |
| 通態降壓 |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
| 通態漏電流 |
≤ 2mA |
≤ 2mA |
≤ 2mA |
≤ 2mA |
| 開關時間 |
10ms |
10ms |
10ms |
10ms |
| 隔離電壓 |
≥2500V |
≥2500V |
≥2500V |
≥2500V |
| 絕緣電壓 |
≥2000V |
≥2000V |
≥2000V |
≥2000V |
| 動作狀態指示 |
LED |
LED |
LED |
LED |
| 工作環境 |
-40-80℃ |
-40-80℃ |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
58×45×35(mm) |
58×45×35(mm) |
58×45×35(mm) |
58×45×35(mm) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
135g |
135g |
135g |
135g |

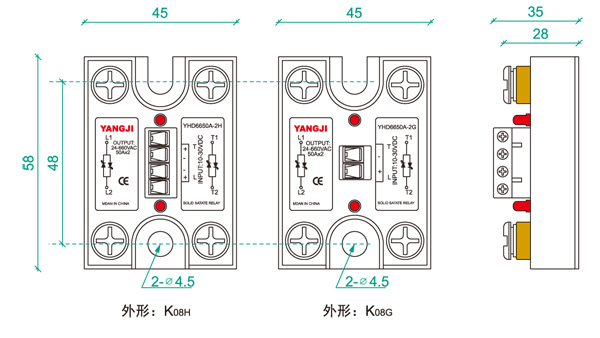

外形尺寸
安置方式 |
 |

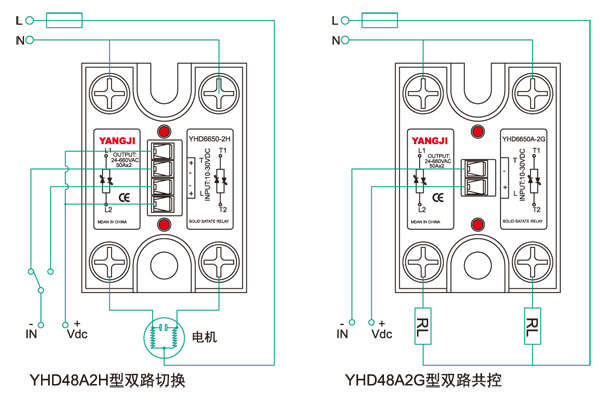

| 接線圖 |
 |
| 代號 |
K08H |
