| 產品特性和應用 |
產品特性：
● 體積小，防水，防震動，無噪音無觸點引弧;
● 內置阻容吸收回路，壽命長，抗干擾強，可靠性高；
● 雙向可控硅移相調節輸出，調節范圍寬；
● 輸入外接電位器即可實現輸出電壓調節，使用簡單化；
● 螺絲固定安裝，標準模數化尺寸，配有安全保護罩；
● ;
產品應用：
典型應用：
◆工業設備溫度控制；
◆阻性加熱元件控制；
◆白熾燈調光控制；
◆傳送帶速度控制；
◆小型交流串激電機調速；
◆以及其它自動化功率調節場合；
不適用場合:
◆交流電機控制；
◆變壓器的原邊調節控制；
◆需要完整正弦波輸入的應用；
◆需要過零輸出控制的應用；
◆不能承受由調相波形引起射
頻干擾的場合, 容性負載, 以
及整流電路的調節控制； |

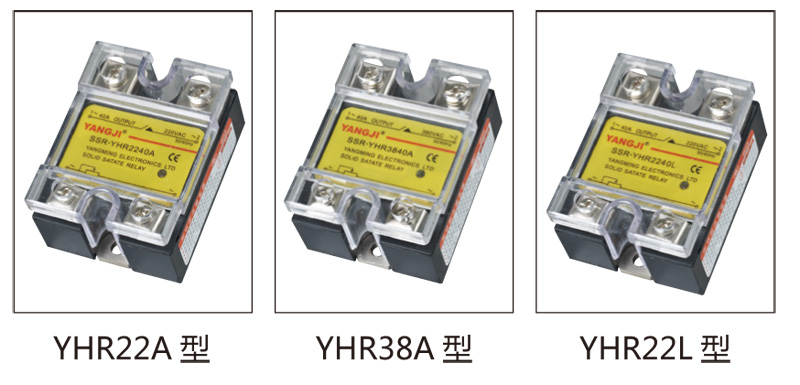

| 產品型號 |
YHR2210A YHR2230A YHR2280A
YHR2215A YHR2240A YHR22100A
YHR2220A YHR2250A YHR22120A
YHR2225A YHR2260A YHR22150A |
YHR3810A YHR3830A YHR3880A
YHR3815A YHR3840A YHR38100A
YHR3820A YHR3850A YHR38120A
YHR3825A YHR3860A YHR38150A |
YHR2210L YHR2280L
YHR2225L YHR22100L
YHR2240L YHR22120L
YHR2260L YHR22150L |
| 負載電壓 |
0-220VAC |
0-380VAC |
0-220VAC |
| 負載電流 |
10A 15A 20A 25A 30A 40A 50A 60A 80A 100A 120A 150A |
10A 15A 20A 25A 30A 40A 50A 60A 80A 100A 120A 150A |
10A 15A 20A 25A 30A 40A 50A 60A 80A 100A 120A 150A |
| 控制電壓 |
外接：470-560KΩ 電位器 (Potentiometer) |
外接：470-560KΩ 電位器 (Potentiometer) |
外接：470-560KΩ 電位器 (Potentiometer) |
| 控制電流 |
全波控制輸出 |
全波控制輸出 |
半波控制輸出 |
| 通態降壓 |
≤ 1.5V |
≤ 1.5V |
≤ 1.5V |
| 通態漏電流 |
≤ 2mA |
≤ 2mA |
|
| 開關時間 |
/ |
/ |
/ |
| 隔離電壓 |
輸入- 輸出強弱電不隔離(Please becarefu of electricicity) |
輸入- 輸出強弱電不隔離(Please becarefu of electricicity) |
輸入- 輸出強弱電不隔離(Please becarefu of electricicity) |
| 絕緣電壓 |
≥2000V |
≥2000V |
≥2000V |
| 動作狀態指示 |
LED |
LED |
LED |
| 工作環境 |
-40-80℃ |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
58×45×32(mm) |
58×45×32(mm) |
58×45×32(mm) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
90g |
90g |
90g |

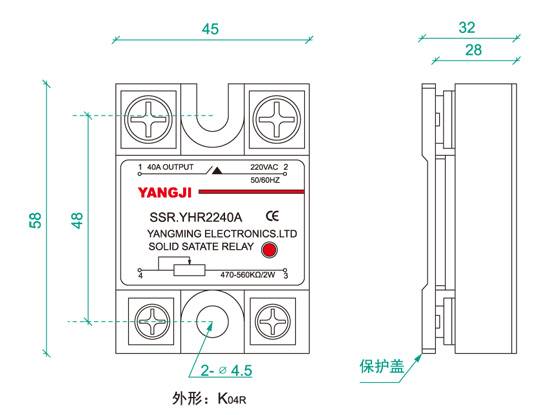

外形尺寸
安置方式 |
 |

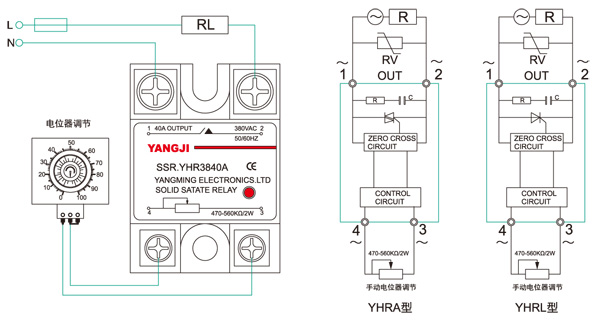

| 接線圖 |
 |
| 代號 |
K04R |
