| 產品特性和應用 |
產品特性：
● 體積小，防水，防震動，無噪音無觸點引弧;
● 光電隔離，耐壓高，壽命長，抗干擾強，可靠性高;
● 交流負載采用兩只單向可控硅芯片, 反并聯組成輸出；
● 真空+ 充氫保護焊接技術, 標準模數化尺寸，配有安全保護蓋；
● 輸入信號與TT0 和COMS 數字邏輯電路兼容;
●
產品應用：
廣泛應用在石油化工儀器設備，食品機械，包裝機械，紡織機械，數控機床，塑料機械，健身器材，小型電動機，白熾燈，各種電磁閥，娛樂設施,加熱控溫設備等自動化控制領域。
特別適用于防腐，潮濕，防塵，防爆等惡劣頻繁開關的場合 |

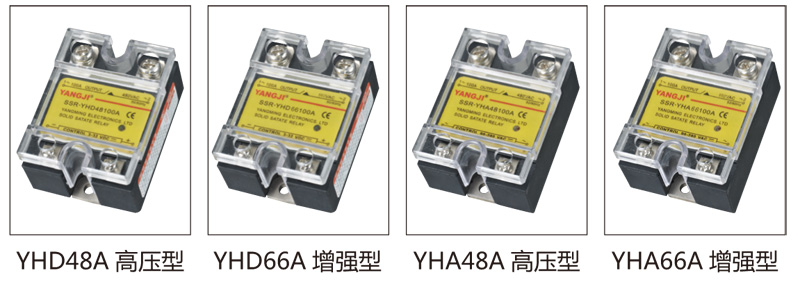

| 產品型號 |
YHD48100A
YHD48120A
YHD48125A
YHD48150A |
YHD6640A YHD6680A
YHD6650A YHD66100A
YHD6660A YHD66125A
YHD6675A YHD66150A |
YHA48100A
YHA48120A
YHA48125A
YHA48150A |
YHA6640A YHA6680A
YHA6650A YHA66100A
YHA6660A YHA66125A
YHA6675A YHA66150A |
| 負載電壓 |
480VAC( 高壓型) |
660VAC( 增強型） |
480VAC( 高壓型) |
660VAC( 增強型） |
| 負載電流 |
40A 50A 60A 75A 80A 100A 120A 125A 150A |
40A 50A 60A 75A 80A 100A 120A 125A 150A |
40A 50A 60A 75A 80A 100A 120A 125A 150A |
40A 50A 60A 75A 80A 100A 120A 125A 150A |
| 控制電壓 |
3-32VDC |
3-32VDC |
90-250VAC |
90-250VAC |
| 控制電流 |
6-25mA |
6-25mA |
12mA |
12mA |
| 通態(tài)降壓 |
≤ 1.1V |
≤ 1.3V |
≤ 1.1V |
≤ 1.3V |
| 通態(tài)漏電流 |
≤ 2mA |
≤ 2mA |
≤ 2mA |
≤ 2mA |
| 開關時間 |
10ms |
10ms |
10ms |
10ms |
| 隔離電壓 |
≥2500V |
≥2500V |
≥2500V |
≥2500V |
| 絕緣電壓 |
≥2000V |
≥2000V |
≥2000V |
≥2000V |
| 動作狀態(tài)指示 |
LED |
LED |
LED |
LED |
| 工作環(huán)境 |
-40-80℃ |
-40-80℃ |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
58×45×32(mm) |
58×45×32(mm) |
58×45×32(mm) |
58×45×32(mm) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
135g |
135g |
135g |
135g |

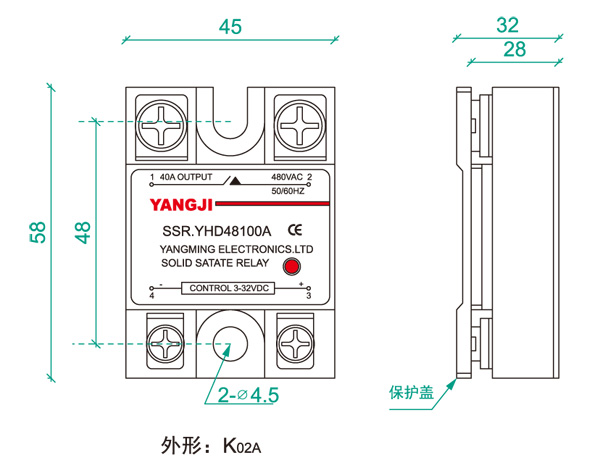

外形尺寸
安置方式(mm) |
 |

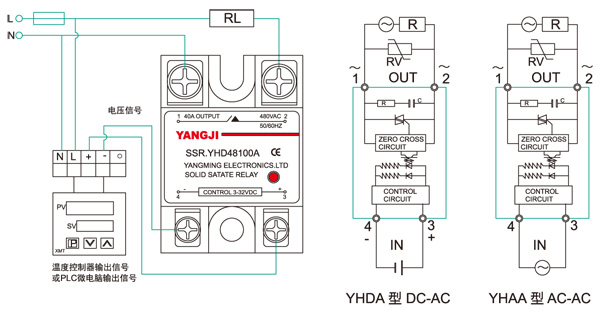

| 接線圖 |
 |
| 代號 |
K02A |
