| 產品特性和應用 |
產品特性：
● 體積小，防水，防震動，無噪音無觸點引弧;
● 光電隔離，耐壓高，壽命長，抗干擾強，可靠性高;
● 交流負載采用雙向可控硅輸出，零電流開啟，零電流關斷;
● 輸入信號與TT0 和COMS 數字邏輯電路兼容;
●
產品應用：
廣泛應用在石油化工儀器設備，食品機械，包裝機械，紡織機械，數控機床，塑料機械，健身器材，小型電動機，白熾燈，各種電磁閥，娛樂設施,加熱控溫設備等自動化控制領域。
特別適用于防腐，潮濕，防塵，防爆等惡劣頻繁開關的場合 |

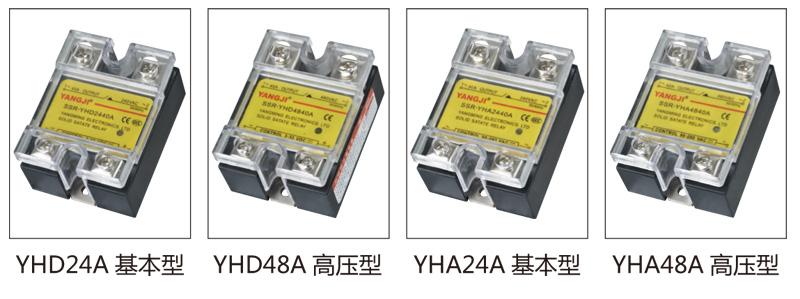

| 產品型號 |
YHD2410A YHD2450A
YHD2415A YHD2460A
YHD2420A YHD2475A
YHD2425A YHD2480A
YHD2440A YHD2490A |
YHD4810A YHD4850A
YHD4815A YHD4860A
YHD4820A YHD4875A
YHD4825A YHD4880A
YHD4840A YHD4890A |
YHA2410A YHA2450A
YHA2415A YHA2460A
YHA2420A YHA2475A
YHA2425A YHA2480A
YHA2440A YHA2490A |
YHA4810A YHA4850A
YHA4815A YHA4860A
YHA4820A YHA4875A
YHA4825A YHA4880A
YHA4840A YHA4890A |
| 負載電壓 |
240VAC( 基本型） |
480VAC( 高壓型） |
240VAC( 基本型） |
480VAC( 高壓型） |
| 負載電流 |
10A 15A 20A 25A 30A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 30A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 30A 40A 50A 60A 75A 80A 90A |
10A 15A 20A 25A 30A 40A 50A 60A 75A 80A 90A |
| 控制電壓 |
3-32VDC |
3-32VDC |
90-250VAC |
90-250VAC |
| 控制電流 |
6-25mA |
6-25mA |
12mA |
12mA |
| 通態降壓 |
≤ 1.1V |
≤ 1.3V |
≤ 1.1V |
≤ 1.3V |
| 通態漏電流 |
≤ 2mA |
≤ 2mA |
≤ 2mA |
≤ 2mA |
| 開關時間 |
10ms |
10ms |
10ms |
10ms |
| 隔離電壓 |
≥2500V |
≥2500V |
≥2500V |
≥2500V |
| 絕緣電壓 |
≥2000V |
≥2000V |
≥2000V |
≥2000V |
| 動作狀態指示 |
LED |
LED |
LED |
LED |
| 工作環境 |
-40-80℃ |
-40-80℃ |
-40-80℃ |
-40-80℃ |
| 外形尺寸 |
58×45×32(mm) |
58×45×32(mm) |
58×45×32(mm) |
58×45×32(mm) |
| 安置方式 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
螺栓固定 M4 |
| 重量 |
90g |
90g |
90g |
90g |

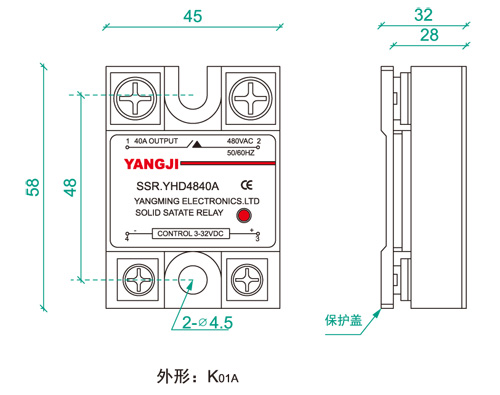

外形尺寸
安置方式 |
 |

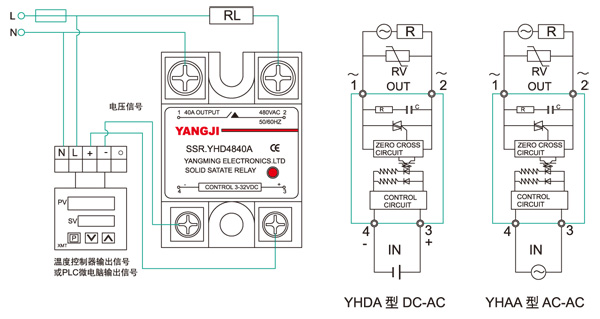

| 接線圖 |
 |
| 代號 |
K01A |
